+title: "Ingress APISIX：一种无需 etcd 的轻量级部署方式"
+authors:
+ - name: "容鑫"
+ title: "Author"
+ url: "https://github.com/AlinsRan";
+ image_url: "https://github.com/AlinsRan.png";
+keywords:
+- Apache APISIX
+- Ingress APISIX
+- etcd
+description: Ingress APISIX 创新架构，摆脱对 etcd 集群的依赖，极大简化维护成本和系统复杂性。
+tags: [Community]
+image: https://static.apiseven.com/2022/10/19/634f6677742a1.png
+---
+
+> Ingress APISIX 创新架构，摆脱对 etcd 集群的依赖，极大简化维护成本和系统复杂性。
+<!--truncate-->
+
+## 背景
+
+Ingress APISIX 是一个基于 Apache APISIX 的 Kubernetes Ingress Controller，它可以将
Kubernetes 中的 Ingress/CRDs 资源转换为 Apache APISIX 的路由规则，并同步到 Apache APISIX
集群中。由此一来，用户可以利用 Apache APISIX 的强大功能，如插件、负载均衡、健康检查等，来管理 Kubernetes 的入口流量。
+
+
+
+
+

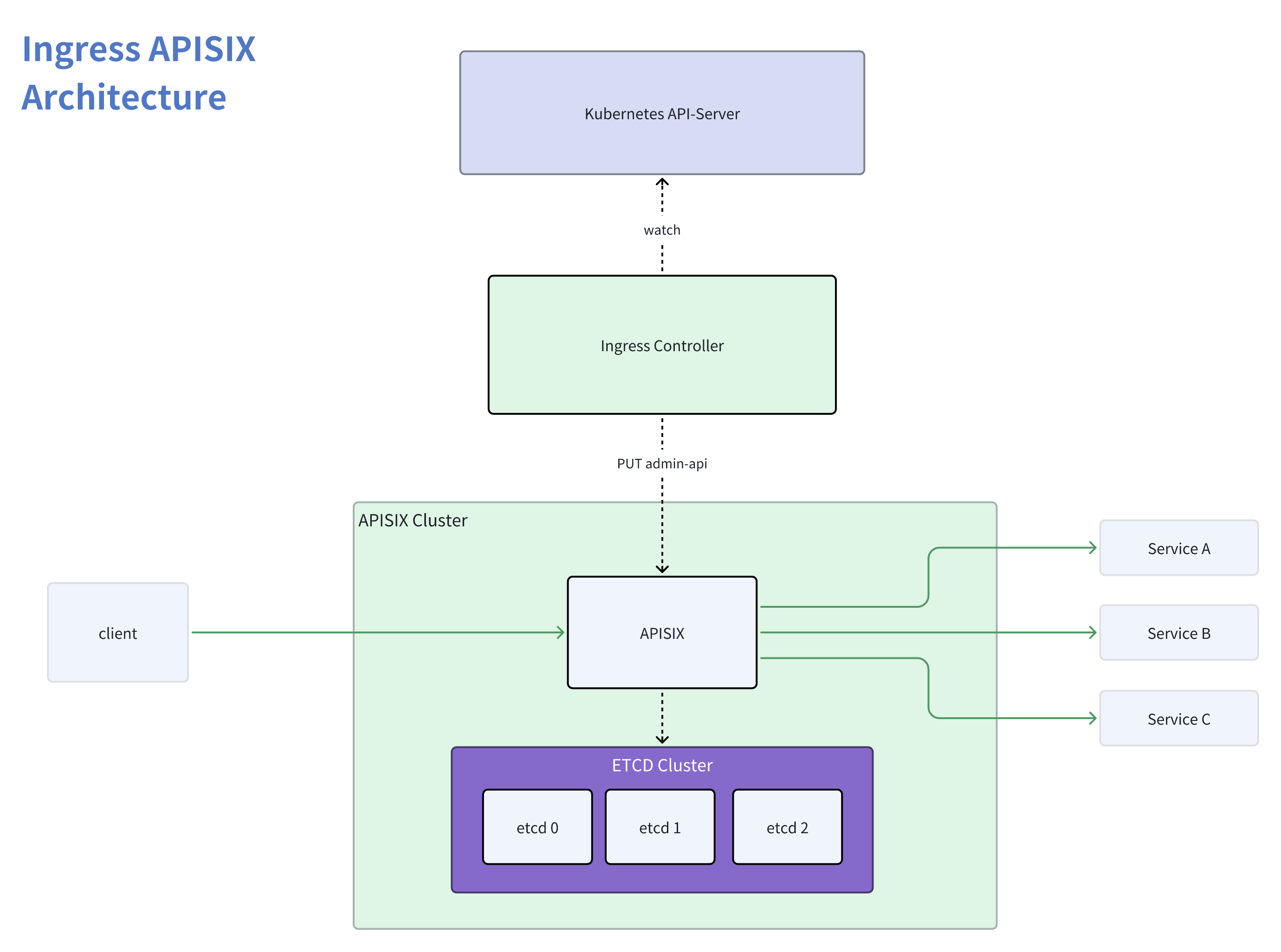

+在之前的版本中，部署 Ingress APISIX 集群需要额外维护一套高可用的 etcd 集群。实际上在使用过程中，它并不是那么好用，会带来了一些问题：
+
+- **etcd 集群维护成本高**：部署高可用集群需要较高的学习与维护成本，需要考虑内存等系统资源的消耗。在 Kubernetes 中部署 etcd
集群需要注意的事项较多，往往由于不熟悉 etcd 而无法有效解决问题。还需关心内存等系统资源消耗。
+
+- **使用成本高**：Ingress APISIX 集群的部署需要三个组件，相比于单个组件的 ingress-nginx
而言，当前架构需要较高的学习和调试成本，十分不易于使用，给初次使用者带来额外的负担。
+
+- **数据冗余和一致性问题**：即 Kubernetes etcd 保留一份，APISIX ETCD
集群也保留了一份。在使用过程中，往往需要避免两者数据不一致的情况，但由于 APISIX 并不依赖于 Ingress
controller，它们之间处于解耦的关系，很难处理和避免这种情况。
+

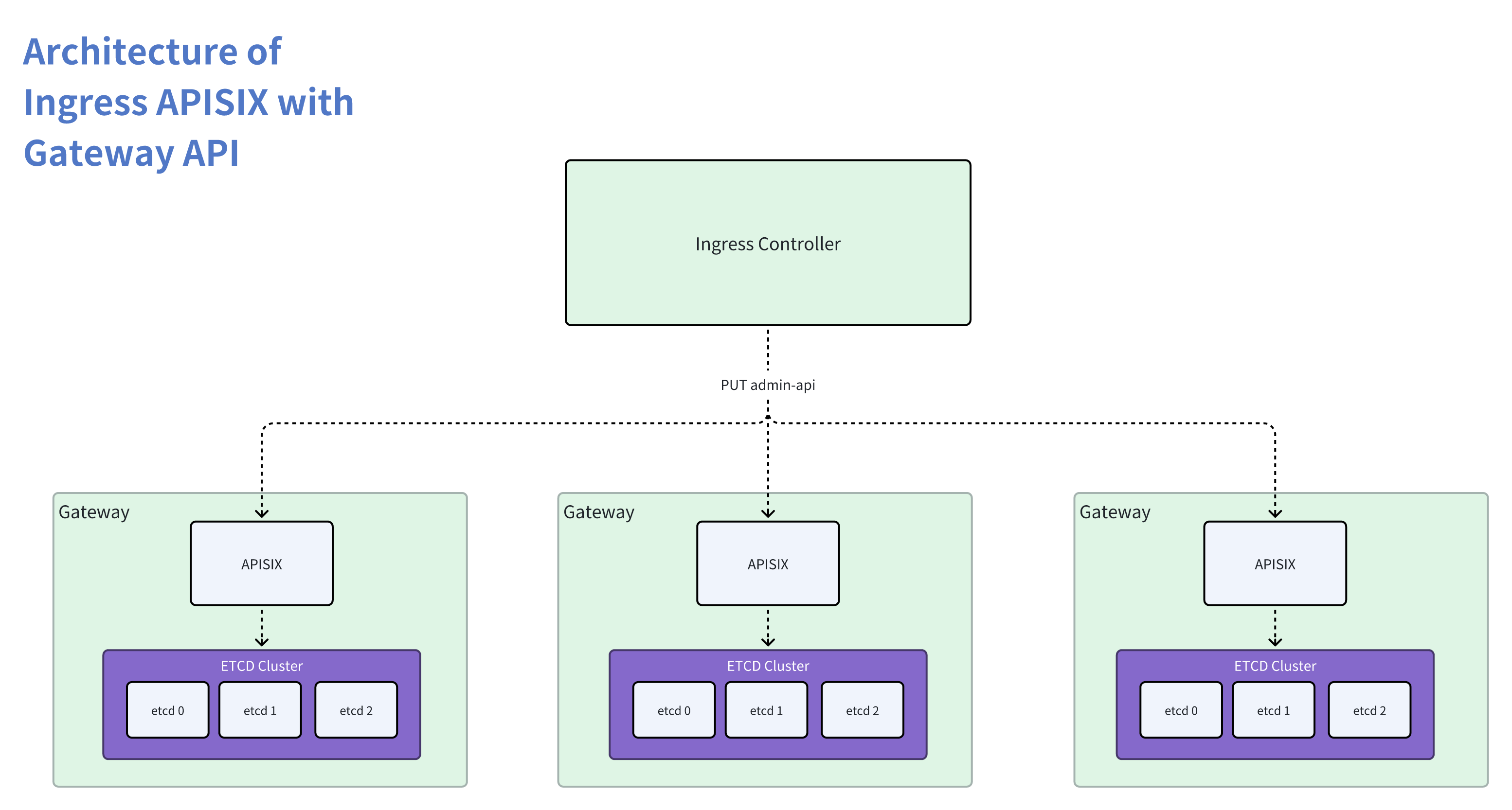

+- **实现 Gatewa API 遇到阻碍**：Gateway API 能够动态的管理一组 Gateway（APISIX） 的生命周期，APISIX
配置主要来源于 etcd，Ingress Controlle 需要同时感知一组 etcd 集群与 APISIX 的状态，这使得维护和管理都会十分复杂。
+
+可以看到，在整个架构中，Apache APISIX 并不依赖于 Ingress Controller，后者只承担着配置推送的角色，实际上它并不具备管理
APISIX 的能力，这些问题在现有的架构中难以解决。**为了这些解决问题，我们需要设计新的 Ingress APISIX 架构。**
+
+## 新架构的设计
+
+如果要解决现有架构的问题，则必须把 etcd 组件去掉。当前主要考虑了以下两个方案：
+
+1. **渲染 `apisix.yaml` 配置文件**：根据 CRD 生成 `apisix.yaml` 配置文件，APISIX 在 yaml
部署模式下定期每秒钟全量读取 `apisix.yaml` 配置文件。
+
+2. **模拟 etcd server API**：根据 CRD 构建 KV 内存数据库，并模拟 etcd server API 提供给 APISIX
进行使用。APISIX 将会尝试 watch Controller 提供的资源配置。可以将会通知到所有 APISIX 实例。
+
+显然，第一种方式会简单很多，但并不适用于网关直连后端 Pod 的场景，因为 Pod IP 在 Kubernetes 中具有动态伸缩的特性，Ingress
Controller 会不断的生成 `apisix.yaml` 配置，这会导致 APISIX

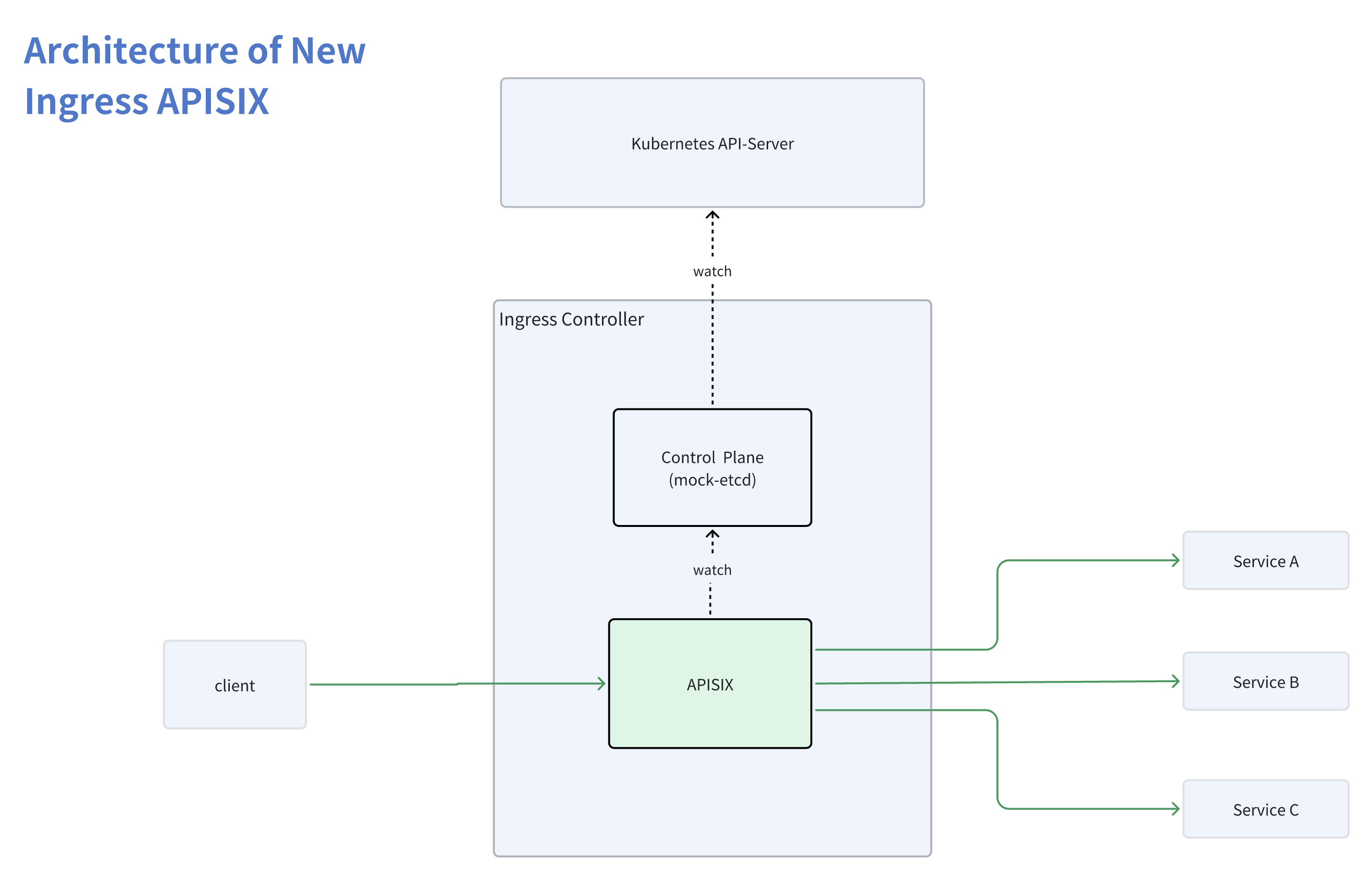

路由树被频繁重建，从而造成长期的性能抖动。最终经社区讨论决定采用第二种方案，它的架构如下图所示：
+
+
+
+
+
+Ingress APISIX 在 Release v1.7.0 版本中实现了新架构，它相比具有以下优势：
+
+- **以声明式配置作为配置的唯一来源**：APISIX 将只会地依赖于 Control Plane 提供的配置信息并作为唯一来源，这是
Kubernetes 常见的方式，极大减少了运维复杂性。
+
+- **无需维护独立的 etcd 集群**：新架构摆脱了对独立 etcd 集群的依赖，对于用户来说，极大减少了维护成本与复杂性，更易于部署与使用。
+
+- **推进 Kubernetes Gateway API 标准**：APISIX 将依赖于 Ingress Controller，使得后者能够管理
Gateway 的生命周期，这有助于落实 Gateway API 的完整实现。
+
+### Gateway API 理想中的新架构
+
+Gateway API 是 Ingress API 的下一代版本，提供了更丰富的功能和表达能力。目前 Gateway API
已得到了众多厂商和项目的支持，Ingress APISIX 作为 Gateway API 的实现者之一，既遵循了 Gateway API 的标准规范，又结合了
Apache APISIX 的丰富特性，为用户提供了更多的网关配置和策略选项。
+
+新架构的落地能够进一步推进了 Gateway API 的实现，以提供更好的路由配置和策略，并降低维护成本，使其更易部署与使用，同时也可以充分利用
Gateway API 的优势，提高 API 网关的管理效率。
+
+
+
+## 新架构部署与使用
+
+在本章节中，将会说明在 Kubernetes 中高可用安装和部署 Ingress APISIX，并在例子中演示如何配置 `ApisixRoute` 以访问
`httpbin` 应用服务。
+
+### 安装 Ingress APISIX
+
+1. 你可以运行以下命令，从 Github 克隆 APISIX 源码：
+
+```shell
+git clone --depth 1 --branch 1.7.0
https://github.com/apache/apisix-ingress-controller.git ingress-apisix-1.7.0
+
+cd ingress-apisix-1.7.0
+```
+
+2. 安装 CRDs
+
+```shell
+kubectl apply -k samples/deploy/crd/v1/
+```
+
+3. 安装 Ingress APISIX
+
+```shell
+kubectl apply -f samples/deploy/composite.yaml
+```
+
+4. 检查部署状态
+
+- 检查 service
+
+ ```shell
+ kubectl get service -n ingress-apisix # check service
+ ```
+
+ ```shell
+ NAME TYPE CLUSTER-IP EXTERNAL-IP
PORT(S) AGE
+ ingress-apisix-gateway NodePort 10.99.236.58 <none>
80:31143/TCP,443:30166/TCP 90s
+ ```
+
+- 检查 pods
+
+ ```shell
+ kubectl get pods -n ingress-apisix # check pod
+ ```
+
+ ```shell
+ NAME READY STATUS
RESTARTS AGE
+ ingress-apisix-composite-deployment-5df9bc99c7-xxpvq 2/2 Running 0
100s
+ ```
+

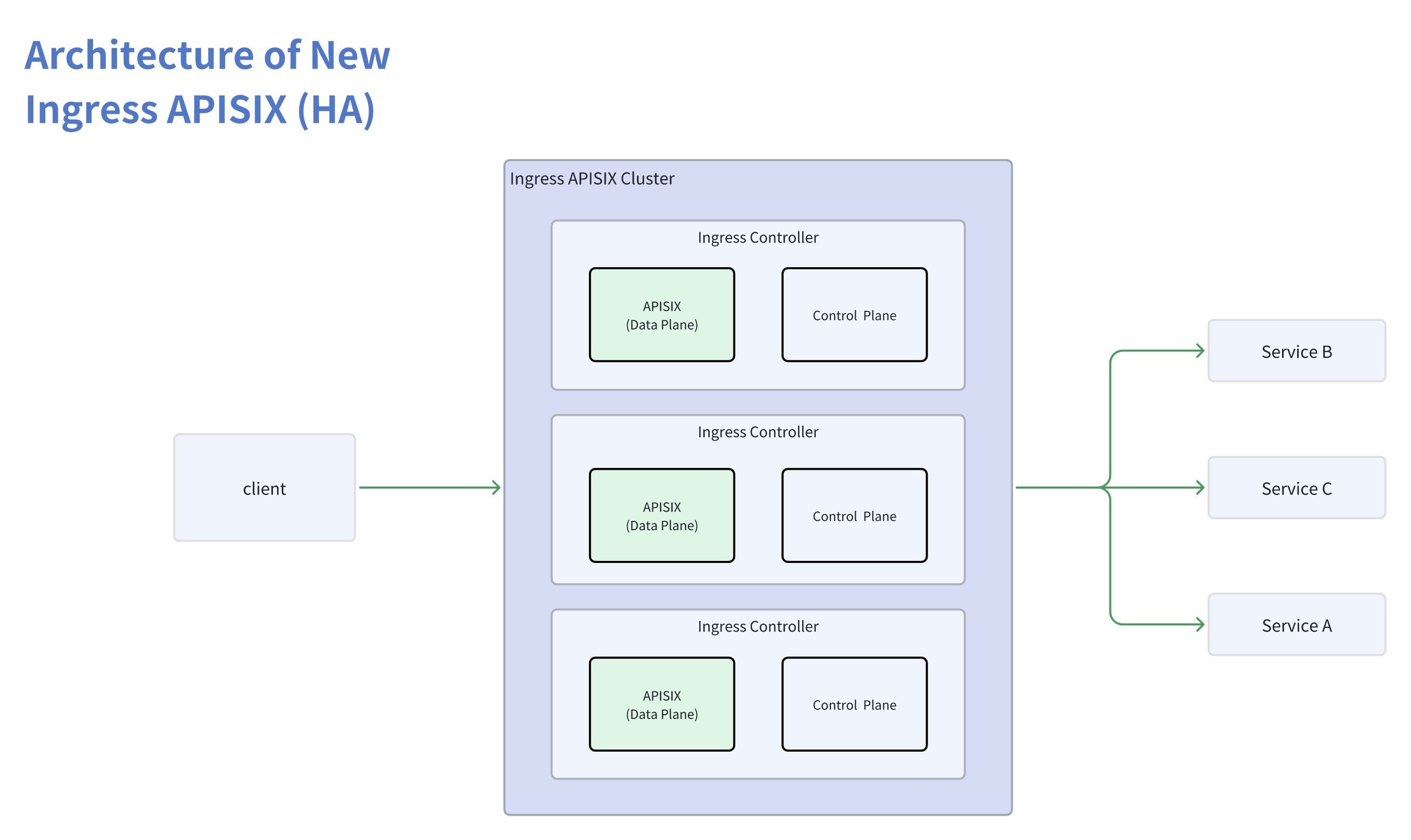

+### 高可用部署
+
+- 部署 3 个实例，仅需配置
[replicas](https://kubernetes.io/docs/concepts/workloads/controllers/deployment/)
便可实现高可用。
+
+```shell
+ kubectl scale deployment ingress-apisix-composite-deployment --replicas=3 -n
ingress
+-apisix
+```
+
+- 检查部署状态
+
+```shell
+kubectl get pods -n ingress-apisix
+```
+
+```shell
+
+NAME READY STATUS
RESTARTS AGE
+ingress-apisix-composite-deployment-6bfdc5d6f6-gjgql 2/2 Running 0
20s
+ingress-apisix-composite-deployment-6bfdc5d6f6-jb24q 2/2 Running 0
20s
+ingress-apisix-composite-deployment-6bfdc5d6f6-sjpzr 2/2 Running 0
45h
+```
+
+### 使用示例
+
+> ApisixRoute 是 Ingress 的 CRDs 资源，用于表示将流量路由到具体的后端服务。
+
+以下示例将延迟如何配置 `ApisixRoute` 将流量路由 `httpbin` 后端服务。
+
+#### 部署 httpbin 应用服务
+
+- 部署 `httpbin` 应用服务以及配置 `ApisixRoute`：
+
+```shell
+kubectl apply -f samples/httpbin/httpbin-route.yaml
+```
+
+- 具体 `ApisixRoute` 配置如下：
+
+ - 带有 `Host: httpbin.org` 的所有请求将会路由到 `httpbin` 服务
+
+ ```YAML
+ apiVersion: apisix.apache.org/v2
+ kind: ApisixRoute
+ metadata:
+ name: httpbin-route
+ spec:
+ http:
+ - name: route-1
+ match:
+ hosts:
+ - httpbin.org
+ paths:
+ - /*
+ backends:
+ - serviceName: httpbin
+ servicePort: 80
+ ```
+
+#### 访问 httpbin 测试
+
+通过本地端口转发，访问 `ingress-apisix-gateway` 服务，请求将从 ingress-apisix-gateway 路由到
httpbin 应用程序。
+
+```Bash
+# forward port 9080 -> service 80
+kubectl port-forward service/ingress-apisix-gateway 9080:80 -n ingress-apisix &
+
+# acesss httpbin
+curl http://127.0.0.1:9080/headers -H 'Host: httpbin.org'
+```
+
+```Bash
+{
+ "headers": {
+ "Accept": "*/*",
+ "Host": "httpbin.org",
+ "User-Agent": "curl/7.74.0",
+ "X-Forwarded-Host": "httpbin.org"
+ }
+}
+```
+
+## 总结
+
+本文详细探讨了 Ingress APISIX 的创新架构，它摆脱了对 etcd 集群的依赖，极大地简化了维护成本和系统复杂性。同时，Ingress
APISIX 也在积极推进 Kubernetes Gateway API 标准在 Ingress Controller
中的落地实现，以提供更丰富和一致的流量管理能力。
+
+总而言之，无论是 Ingress APISIX 的新架构还是 Kubernetes Gateway API 实现的落地，旨在为用户提供更加强大、灵活和易用的
Ingress Controller 解决方案，以满足不断变化的云原生应用程序部署和流量管理需求。
