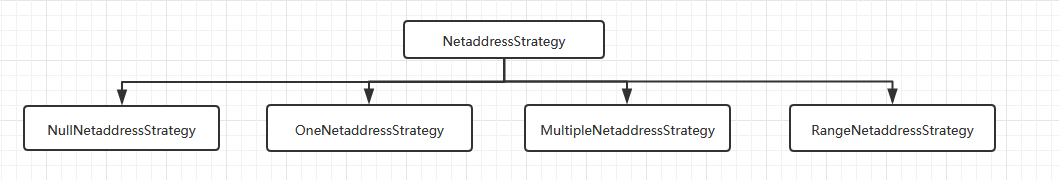

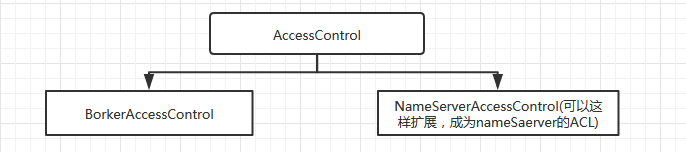

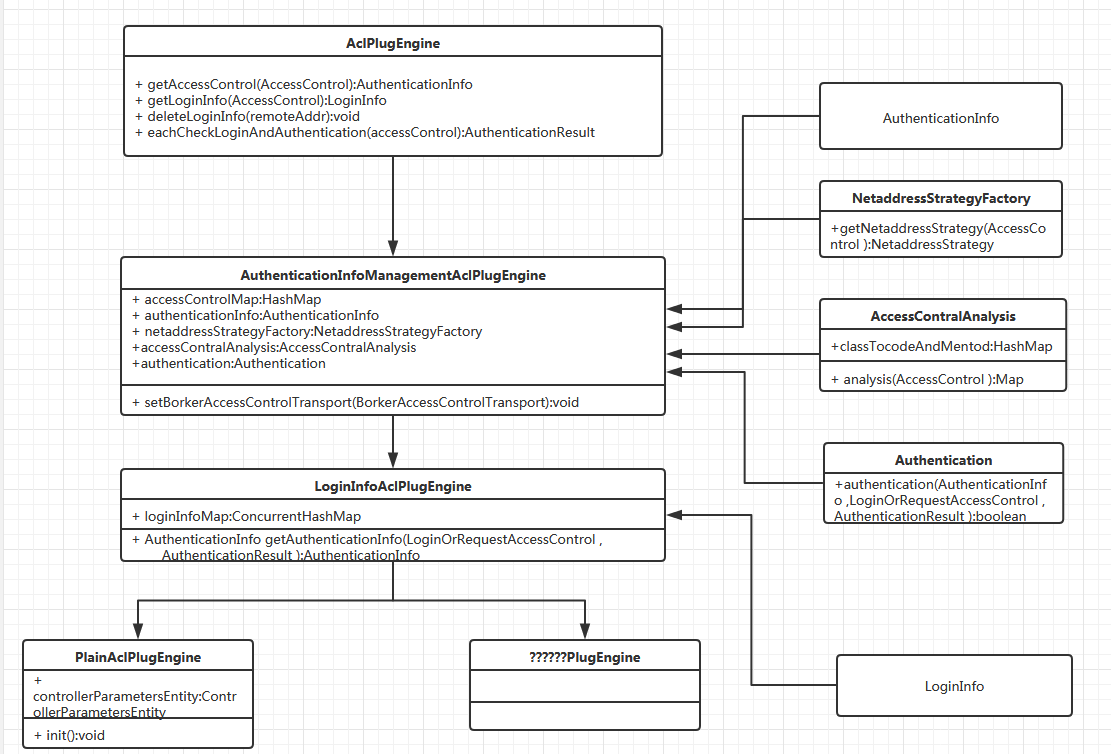

githublaohu edited a comment on issue #485: Develop acl URL: https://github.com/apache/rocketmq/pull/485#issuecomment-429607598 ### 目录结构与类基本说明 <html> acl-plug/src/main/java/org/apache/rocketmq/acl/plug</br> ├── engine</br> │ ├── AclPlugEngine.java</br> │ ├── AuthenticationInfoManagementAclPlugEngine.java</br> │ ├── LoginInfoAclPlugEngine.java</br> │ └── PlainAclPlugEngine.java</br> ├── entity</br> │ ├── AccessControl.java</br> │ ├── AuthenticationInfo.java</br> │ ├── AuthenticationResult.java</br> │ ├── BorkerAccessControl.java</br> │ ├── BorkerAccessControlTransport.java</br> │ ├── ControllerParameters.java</br> │ └── LoginInfo.java</br> ├── exception</br> │ └── AclPlugRuntimeException.java</br> ├── strategy</br> │ ├── NetaddressStrategy.java</br> │ └── NetaddressStrategyFactory.java</br> ├── AccessContralAnalysis.java</br> ├── AclPlugController.java</br> ├── AclRemotingService.java</br> ├── AclUtils.java</br> ├── Authentication.java</br> └── DefaultAclRemotingServiceImpl.java</br> </html> ### AccessControl > 权限系统基本分为用户，角色，功能这三点。BorkerAccessControl就是borker角色。 1. 基类AccessControl等于用户 2. AccessControl的实现是角色。 3. 实现类的每个全局变量是这个角色可以用用的所有功能。 比如扩张nameServer的acl-plug的权限功能，只需要写一个NameServerAccessContorl类，里面的变量包含nameServer所有网络请求就可以了。  ### NetaddressStrategy > NetaddressStrategy的功能是校验登陆ip地址与账户IP表达式是否匹配。AccessControl类的netaddress变量就是账户IP表达式 netaddress支持的表达式如下 1. OneNetaddressStrategy处理简单的IP表达式 2. 127.0.0.1 2. MultipleNetaddressStrategy处理多个IP表达式 2. 127.0.0.{1,2,3} 2. 127.0.0.1,127.0.0.2,127.0.0.3 3. 范围 RangeNetaddressStrategy处理范围IP表达 1. 127.0.0.* 2. 127.0.0.1-200 3. 127.0.1-200.* 4. NullNetaddressStrategy处理所有IP表达式 1. \* 或者没设值  BrokerAccessControlTransport > BrokerAccessControlTransport是用来把yml里面的数据序列化称java对象的接收类。没有其他功能 AuthenticationInfo > 是为了解决acl-plug鉴权的特性（需要进行IP鉴权），保证AccessControl干净与耦合与扩展而设计的。 ```java private AccessControl accessControl; /* * AccessControl中IP表达式中对应的NetaddressStrategy */ private NetaddressStrategy netaddressStrategy; /*remoting 是通过 code（Integer）识别调用接口的。 *而accessControl字段名是字符串，需要进行一次解析与识别。把解析与识别的结果保存到authority里面。 *解析与识别对象为AccessContralAnalysis */ private Map<Integer, Boolean> authority; ``` ### AclPlugEngine类关系图 > AclPlugEngine是核心体系，一套简单鉴权的权限体系与校验，登陆功能等。提供了完整的扩张功能。 AuthenticationInfoManagementAclPlugEngine > 负责AuthenticationInfo的生成管理，重要细节请看下面端代码。 ```java AuthenticationInfo authenticationInfo = new AuthenticationInfo(accessContralAnalysis.analysis(accessControl), accessControl, netaddressStrategyFactory.getNetaddressStrategy(accessControl)); ``` LoginInfoAclPlugEngine > 负责登陆，注销等操作 PlainAclPlugEngine > 通过Palin方法获得acl-plug需要的账户信息。也可以通过网络的方法获得。只需要继承LoginInfoAclPlugEngine即可 AccessContralAnalysis > 负责AccessContral解析与识别对象 Authentication > 负责鉴权  ### AclPlugController与AclRemotingService > 目前的需求在某种程度上可以认为AclPlugController与AclRemotingService的设计可以放到AclPlugEngine里面。但是为了管理，扩张与维护，解耦分开了。 AclPlugController负责整个acl-plug的管理，比如决定AclRemotingService与AclPlugEngine实现。不用PlainAclPlugEngine的方式，同过自定义的方法获取账户信息 AclRemotingService负责对外接口请求 如果要在RocketMQ里面找到对应的设计。AclPlugController相当于broker，AclPlugEngine相当于store，AclRemotingService相当于remoting。
